Обжим гидравлических фитингов

Фитинг — соединительный элемент на концах рукава высокого давления. От качества обжима фитинга зависит надёжность всего гидравлического соединения. Мы обжимаем фитинги всех стандартов на профессиональном оборудовании Finn Power.

Стандарты фитингов

• DKO (DIN 2353) — метрический, с врезным кольцом, 24° конус
• DKL — облегчённая серия DKO
• BSP (ISO 228) — британский трубный стандарт, дюймовая резьба
• JIC (SAE J514) — американский стандарт, 37° конус
• ORFS (SAE J1453) — уплотнение через O-ring на плоской поверхности
• SAE фланцы — Code 61 (3000 psi), Code 62 (6000 psi)
• Banjo — поворотные фитинги с полым болтом

Обжим на выезде

В наших мобильных мастерских всегда есть запас фитингов основных стандартов и размеров. Приезжаем на объект, подбираем фитинг по образцу или техническим параметрам, обжимаем и устанавливаем — всё за 20 минут.

Стоимость

Обжим фитингов — от 2 500 ₽ с выездом. Цена фитинга зависит от стандарта и размера.

Подготовка к обжиму и порядок действий

Очистите концы рукава от грязи и стружки.
Проверьте торец на заусенец и грат; срежьте их.
Наденьте фитинг до упора так, чтобы посадка была плотной.
Обожмите только исправным инструментом с калибровкой.
Контролируйте плоскость зажима — перекос недопустим.
Это критично.

Геометрия посадки и посадочные фаски

Фаска должна обеспечивать скрытую посадку кабельной оплётки и шланга.
Совместите навивку и уступ фитинга; не оставляйте зазор.
Излишняя посадка приводит к продавливанию оплётки и выработке.
Недозажим оставляет канал для микротечи.
Последствия: сопливит и капельная течь.

Инструмент, матрицы и контроль усилия

Используйте матрицы по каталогу производителя фитинга.
Проверьте отсутствие люфта в чашке матрицы перед обжимом.
Настройте усилие согласно инструкции производителя фитинга.
Контролируйте ход поршня и число циклов на инструменте.
Результат предсказуем.

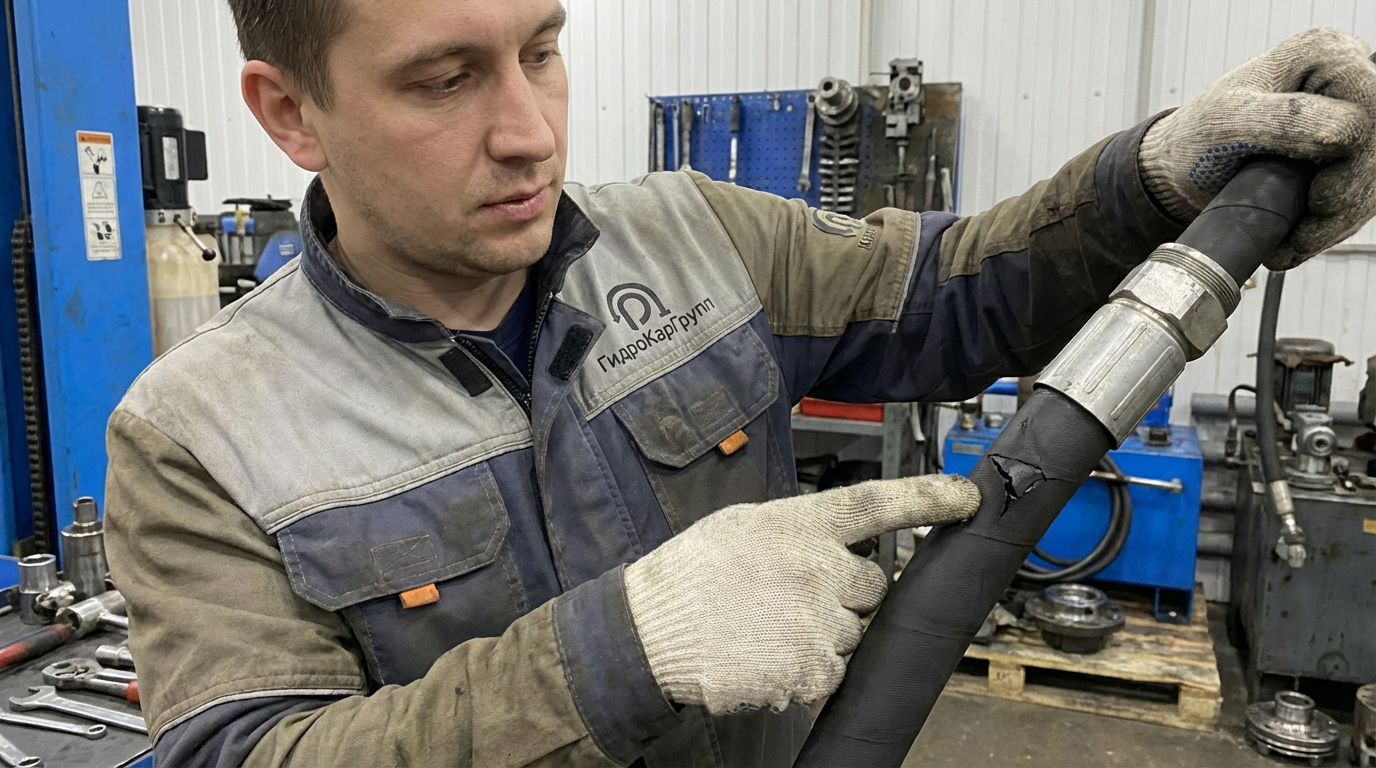

Типичные дефекты, их причины и как их увидеть

Заусенец на торце — причина выреза в оплётке.
Грат в зоне обжима даёт микротрещины; потом рукав может лопнуть.
Если соединение шипит — значит есть микротечь по посадке.
Если шланг свистит при нарастании давления — проверьте уплотнение.
Итог: простой оборудования и ремонт.

Проверка качества после обжима

Испытайте соединение под давлением, которое указано в документации.
Проверьте визуально пятно контакта и отсутствие каверн.
Прокрутите и проверьте на люфт.
Запишите параметры обжима в журнал: матрица, усилие, номер инструмента.

Рекомендации по эксплуатации и обслуживанию

Ограничьте циклы гибкости в зоне обжима и избегайте перегиба.
Осматривайте каждую смену; ищите потеет/сопливит признаки.
Заменяйте при появлении задиров или выработки.
Факт: профилактика снижает риск разрыва.
