Признаки повреждения РВД: как вовремя заметить износ и избежать разрыва

Инженеры Гидрокаргрупп с 2016 года ремонтируют и изготавливают рукава высокого давления для спецтехники в Москве и области. За это время через наши руки прошли тысячи шлангов — и каждый третий можно было спасти, если бы владелец заметил первые признаки износа.

Статья для механиков, операторов спецтехники и владельцев парков: экскаваторы, погрузчики, манипуляторы, гидромолоты, сельхозтехника.

Разрыв РВД под давлением 350 бар выбрасывает струю масла со скоростью, достаточной для инъекции под кожу. Это не пугалка — это статистика травматологии. Умение читать признаки износа — навык, который сохраняет и технику, и здоровье.

Материал не применим для пневматических систем и бытовых шлангов низкого давления.

Какие дефекты видны снаружи и что они означают?

Визуальный осмотр выявляет 80% проблем до того, как шланг лопнет. Достаточно фонарика и пяти минут — проверяйте РВД перед каждой сменой, особенно в зонах изгибов и возле фитингов.

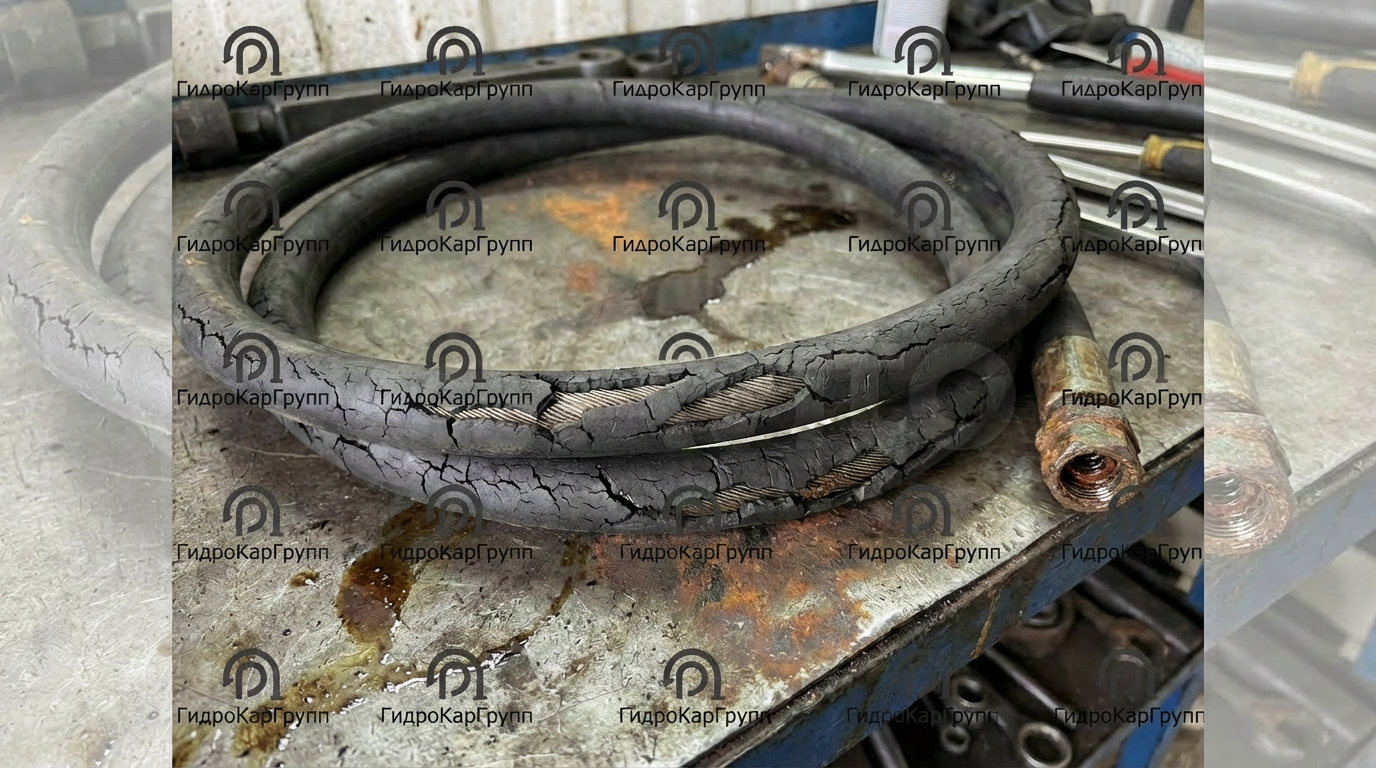

Трещины и растрескивание наружного слоя

Мелкие трещины на поверхности — первый сигнал старения. Резина теряет пластификаторы, сохнет, трескается. Процесс ускоряется при перегреве (работа при температуре выше +100°C) и под воздействием ультрафиолета.

Как выглядит: сетка мелких трещин, похожая на кору дерева. Сначала на изгибах, потом расползается по всей длине.

Чем опасно: через трещины влага добирается до стальной оплетки. Оплетка ржавеет. Ржавая оплетка не держит давление. Итог — разрыв.

Что делать: Единичные поверхностные трещины — наблюдать, но готовить замену. Глубокие трещины до армирующего слоя — менять немедленно.

⚠️ Частая ошибка: замазывать трещины герметиком. Это не работает. Герметик отслаивается под давлением и вибрацией. Вы теряете время и маскируете проблему.

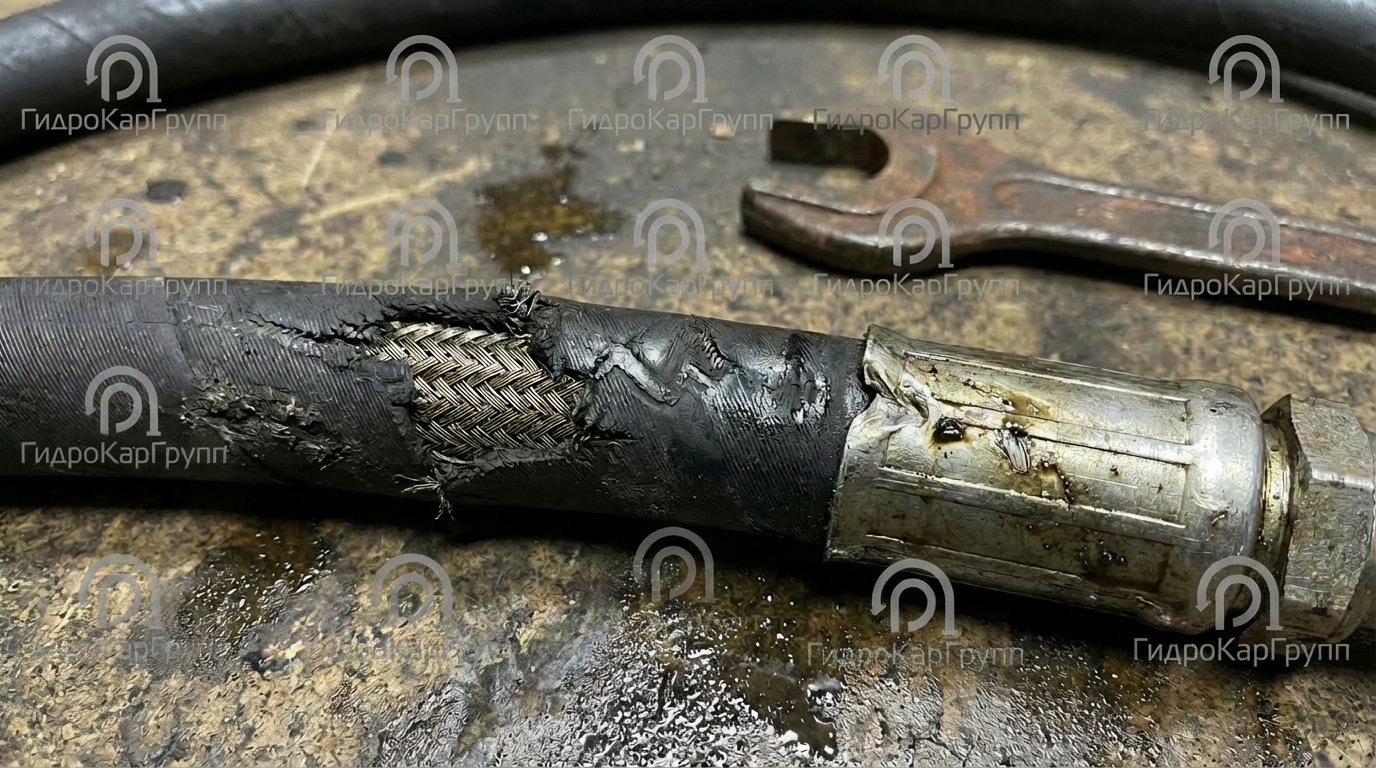

Истирание до оплетки

Наружный слой стерся, видна металлическая оплетка — серебристая сетка или спираль под черной резиной.

Причина: трение о раму, кузов, другие шланги. Плохая прокладка при монтаже. Отсутствие защитной спирали там, где она нужна.

Последствия: оголенная оплетка корродирует за 2-3 недели в сырую погоду. Коррозия снижает прочность проволоки на 30-50%. Шланг, рассчитанный на 350 бар, начинает сопливить уже при 200.

Степень истирания	Действие
Поверхностные потертости (резина цела)	Установить защитную спираль
Оплетка видна на участке до 5 см	Можно эксплуатировать с защитой, но готовить замену
Оплетка оголена на участке более 10 см	Замена обязательна
Видна ржавчина на оплетке	Замена немедленно

Вздутия и «грыжи»

Локальное вздутие — пузырь на теле шланга. Размер от горошины до куриного яйца.

Это расслоение внутренней конструкции. Жидкость под давлением проникла между слоями и раздула их изнутри. Причины: несовместимость резины с рабочей жидкостью, производственный дефект, удар.

Вздутие — это предразрыв. Шланг с грыжей эксплуатировать нельзя. Ни один день. Ни на «доехать до базы».

Порезы, задиры, вмятины

Механические повреждения от ударов, контакта с острыми кромками, падения грузов.

Неглубокий порез (не достает до оплетки): допустимо продолжать работу, но следить. Глубокий порез с повреждением армирующего слоя: замена. Вмятина с деформацией профиля: замена — внутри уже повреждена трубка.

Утечки: где искать и как различать по степени опасности

Утечка — это уже не «признак», а факт повреждения. Но между первой каплей и фонтаном масла есть время для реакции.

Запотевание и капельная течь в зоне фитинга

Масляная пленка или редкие капли в месте соединения рукава с фитингом.

Причины:

• Плохой обжим (недожим или пережим муфты)
• Повреждение уплотнительного кольца
• Коррозия резьбы фитинга
• Ослабление затяжки (вибрация)

Запотевание без капель: подтяните соединение динамометрическим ключом до рекомендованного момента. Не помогло — проблема в обжиме или уплотнении.

Капельная течь: требуется переобжим или замена фитинга. Продолжать работу можно только при постоянном контроле уровня масла и давления.

⚠️ Никогда не ищите утечку рукой. Струя масла под давлением 100+ бар пробивает кожу и вызывает некроз тканей. Используйте картон или бумагу.

Течь по телу шланга

Масло сочится не из фитинга, а из самого рукава — через трещину, порез или место расслоения.

Это критическое повреждение. Внутренняя трубка или армирующий слой нарушены. Эксплуатация невозможна.

Немедленно:

1. Заглушите двигатель
2. Сбросьте давление в системе
3. Замените рукав

Скрытые повреждения: что не видно снаружи, но убивает шланг изнутри

Эрозия внутренней трубки

Абразивные частицы в масле — стружка, песок, продукты износа — действуют как наждачка. Постепенно вымывают внутренний слой. Стенка утончается. В какой-то момент давление прорывает ослабленный участок.

Снаружи шланг выглядит идеально. Внутри — каверны и борозды.

Признаки:

• Металлическая стружка в фильтре гидросистемы (частицы оплетки)
• Резиновые хлопья в масле (частицы внутренней трубки)
• Падение производительности без видимых утечек

Профилактика: своевременная замена фильтров, контроль чистоты масла.

Усталость от импульсных нагрузок

Гидромолоты, вибропогружатели, прессы — техника с резкими скачками давления. Каждый импульс — микроудар по структуре рукава. После миллиона циклов даже визуально целый шланг теряет прочность.

Стандартные рукава 2SN рассчитаны на 200 000 импульсных циклов. Рукава 4SH — на 1 000 000 циклов.

Выбирая 2SN для гидромолота ради экономии 3000 рублей, вы получаете замену каждые 2-3 месяца вместо года. Экономия превращается в убыток.

Почему РВД выходят из строя: 8 причин, которые можно контролировать

1. Превышение рабочего давления

Каждый рукав имеет номинальное рабочее давление. Для 2SN диаметром DN12 это 275 бар. Разрывное — 1100 бар (четырехкратный запас).

Гидроудар при резком закрытии клапана может дать пиковое давление в 2-3 раза выше рабочего. Если система настроена на 280 бар, а предохранительный клапан срабатывает с опозданием — шланг получает 400+ бар. Один раз — микротрещина в оплетке. Десять раз — разрыв.

2. Работа за пределами температурного диапазона

Стандартные РВД работают в диапазоне от −40°C до +100°C. Превышение в любую сторону разрушает резину.

Перегрев: масло нагрелось выше 100°C — внутренняя трубка размягчается, теряет форму, начинает пропускать жидкость в армирующий слой. Результат — вздутие.

Переохлаждение: при −45°C резина дубеет и трескается при изгибе. Для работы на Севере нужны морозостойкие рукава (до −50°C или −60°C).

3. Нарушение минимального радиуса изгиба

У каждого РВД есть минимальный радиус изгиба. Для 2SN DN12 это 180 мм. Согнули круче — внутренняя трубка заломилась, поток пережат, в месте излома возникает турбулентность и локальный перегрев.

Излом возле фитинга — классика. Шланг выходит из соединения и сразу резко поворачивает. Через месяц в этом месте трещина.

4. Скручивание при монтаже

Поворот рукава вокруг своей оси на 7° снижает срок службы на 90%. Это не опечатка — девяносто процентов.

Как происходит: при установке один конец зафиксировали, второй прикрутили с поворотом. Выглядит нормально, но внутри армирующие слои работают на излом вместо растяжения.

Как избежать: перед затяжкой второго фитинга убедитесь, что линия-метка на шланге не закручена спиралью.

5. Несовместимость с рабочей жидкостью

Стандартные РВД совместимы с минеральными маслами. Синтетика, гликоли, огнестойкие жидкости HFA/HFB/HFC — требуют рукавов со специальным внутренним слоем.

Несовместимая жидкость разъедает резину. Внутренняя трубка разбухает, сужая проход. Или наоборот — сохнет и трескается.

6. Внешние воздействия

• Истирание о конструкции
• Удары
• Контакт с горячими поверхностями (выхлопной коллектор)
• УФ-излучение (длительное хранение на солнце)

Всё это решается правильной прокладкой и защитой: спирали, чехлы, хомуты.

7. Плохой обжим

Недожим: муфта не обеспечивает герметичность — сопливит под давлением. Пережим: муфта прорезает внутреннюю трубку — сопливит под давлением.

Правильный обжим делается на калиброванном оборудовании по таблицам производителя. Гидрокаргрупп использует прессы Finn Power — погрешность обжима ±0.1 мм.

8. Естественное старение

Даже при идеальных условиях резина стареет. Через 5-7 лет материал теряет эластичность независимо от интенсивности использования. Шланг, пролежавший на складе 10 лет, уже не годится для работы под давлением 350 бар.

Когда ремонтировать, а когда менять: чек-лист решения

Повреждение	Ремонт возможен	Только замена
Течь в фитинге	✅ Переобжим	—
Поверхностные трещины	⚠️ Наблюдение	При глубоких трещинах
Истирание до оплетки (до 5 см)	✅ Защита + контроль	При коррозии оплетки
Вздутие	—	✅ Всегда
Глубокий порез	—	✅ Всегда
Течь по телу рукава	—	✅ Всегда
Разрыв	—	✅ Всегда

Ремонт означает замену фитинга с переобжимом. Клеить, паять, заматывать изолентой — бесполезно и опасно. РВД работает под давлением 100-420 бар. Кустарные методы не выдерживают и 50.

Как проверять РВД: регламент осмотра

Ежесменно (5 минут):

• Визуальный осмотр на трещины, вздутия, потертости
• Проверка фитингов на подтеки
• Контроль прокладки (нет ли заломов, трения)

Еженедельно:

• Осмотр всей длины рукавов с фонарем
• Проверка защитных спиралей (не сползли, не повреждены)
• Контроль затяжки соединений

Ежемесячно:

• Проверка фильтра гидросистемы на металлическую стружку
• Контроль состояния масла (цвет, запах, наличие примесей)

Ежегодно:

• Полная ревизия всех РВД с записью в журнал
• Замена рукавов старше 5 лет независимо от состояния
• Проверка даты производства на маркировке
